8200立式配比柜

产品摘要：

8200L系列立式混合气体配比柜

产品摘要：

● 8200L系列
● 输出流量: 200-1000m³/h
● 进气压力: 0.6-1.2MPa
● 出气压力: 0.05-0.6MPa
● 使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂等两元混合气体配比
● 配比范围: 根据生产工艺要求进行设计
● 配比精度: ±0.1-1.0%(根据气体的具体组分和工艺要求设计)
● 连接方式: 不锈钢法兰盘
● 外形尺寸: 根据设备流量设计外形尺寸
● 比例显示方式: 红外线在线分析仪数字显示

— 产品介绍 —

产品特点

该系列混合气体配比柜专为提供大流量、高精度的两元混合气体配比而设计,外型结构采用立柜式结构方便操作与安装,机械部分采用华信自主研发的专利产品“混合气体平衡阀”、“混合气体配比阀”整体设计占用空间小,配比精度高。其进气口压力、出气口压力可自行调节。输出压力调节采用高精度调压阀,调节方便且精度高。输出端根据输出流量选配混合气体缓冲罐容量大小,使混合气体输出压力更稳定。标准配置含红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数

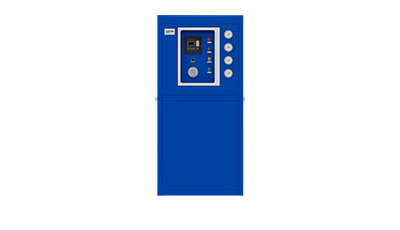

注释:
1、电源线
2、取样接口
3、混合气体输出端
4、二氧化碳报警指示灯
5、供气指示灯
6、输出压力调节
7、配比含量调节
8、输入端活动法兰
9、精密过滤器
10、输入端法兰球阀
11、氩气报警指示灯
12、混合气体输出压力
13、电源开关
14、二氧化碳输入压力
15、氩气输入压力
16、控制压力
17、输出端活动法兰
18、输出端法兰球阀
19、氩气输入端
20、二氧化碳输入端
