8200W卧式配比柜

产品摘要：

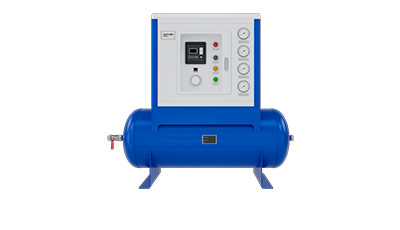

8200W系列卧式混合气体配比柜

产品摘要：

● 8200W系列
● 输出流量: 50-150m³/h
● 进气压力: 0.6-1.2MPa
● 出气压力: 0.05-0.6Pa
● 使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂等两元混合气体配比
● 配比范围: 根据生产工艺要求进行设计
● 配比精度: ±0.1-1.0%(根据气体的具体组分和工艺要求设计)
● 连接方式: 不锈钢法兰盘
● 外形尺寸: 根据设备流量设计外形尺寸
● 比例显示方式: 红外线在线分析仪数字显示

产品特点

该系列卧式混合气体配比柜专为提供中小流量、高精度的两元混合气体配比而设计,外型结构采用卧式加缓冲罐配置,整体结构紧凑。机械部分采用华信自主研发的专利产品“混合气体平衡阀”、“混合气体配比阀”整体设计占用空间小,配比精度高。其进气口压力、出气口压力可自行调节。输出压力调节采用高精度调压阀,调节方便且精度高。输出端标准配置含混合气体缓冲罐,使混合气体输出压力更稳定。标准配置含红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数

注释:
1、在线分析仪器(选配)
2、输出压力调节
3、配比含量调节
4、二氧化碳欠压报警灯
5、氩气欠压报警灯
6、混合气体输出压力
7、供气指示灯
8、氮气输入压力
9、电源开关
10、氩气输入压力

11、控制压力
12、安全阀安装口
13、混合气体输出端G3/4
14、排污DN10
15、进气阀门
16、过滤器
17、电源线
18、氩气输入端G3/4
19、二氧化碳输入端G3/4
20、储气罐0.23m3。
