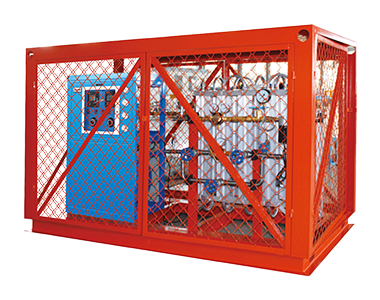

中小流量撬装式混合气体供气站

产品摘要：

撬装混合气体配气站

输出流量: 30-1000m³/h

气源形式: 低温储槽、低温杜瓦罐、集装格、标准钢瓶等(选配)

气源压力: 0.8-15MPa(选配)

出气压力: 0.05-0.6MPa

使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂/空气+O₂/空气+CO₂/Ar+CO₂+O₂/Ar+He+CO₂/Ar+He+O₂/N₂+CO₂+O₂等两元或多元混合气体配比

配比范围: 根据客户生产工艺要求任意调整两元或多元混合比例

配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计

连接方式: 根据现场设备连接方式配置

外形尺寸: 根据设备流量气源方式设计外形尺寸

比例显示方式: 红外线在线分析仪数字显示(组份含有燃气的采用防爆型)

产品特点

该系列混合气体配气站专为提供高精度的两元或多元混合气体配气设计。外型选用紧凑型撬装式结构,可以快速转移满足野外工地使用,也可以固定工厂站区无需土建。组成部分主要有,气源汇流排及减压装置、低温气源加装汽化装置、混合气体配比柜、混合气体缓冲罐等组成。成套配置方便运输安装,只需要连接气源就能使用,方便快捷。混合配比部分采用华信自主研发的专利产品“混合气体平衡阀”、“混合气体配比阀”标准配置含红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数

● 撬装混合气体配气站
● 输出流量: 30-1000m³/h
● 气源形式: 低温储槽、低温杜瓦罐、集装格、标准钢瓶等(选配)
● 气源压力: 0.8-15MPa(选配)
● 出气压力: 0.05-0.6MPa
● 使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂/空气+O₂/空气+CO₂
Ar+CO₂+O₂/Ar+He+CO₂/Ar+He+O₂/N₂+CO₂+O₂等两元或多元混合气体配比
● 配比范围: 根据客户生产工艺要求任意调整两元或多元混合比例
● 配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计
● 连接方式: 根据现场设备连接方式配置
● 外形尺寸: 根据设备流量气源方式设计外形尺寸
● 比例显示方式: 红外线在线分析仪数字显示(组份含有燃气的采用防爆型)

注释:

1、混合气体配比柜

2、二氧化碳汇流排

3、氩气调压阀组

4、插装孔

5、吊装环

6、氩气低温汇流排

7、氩气空温式汽化器

8、氩气汇流排

9、氧气汇流排
