8600高压混合气体配比柜系列

产品摘要：

8600系列

输出流量: 50-1000m³/h

进气压力: 1.3-6.0MPa

出气压力: 0.7-4.0MPa

使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂/空气+O₂/空气+CO₂/Ar+CO₂+O₂/Ar+He+O₂/Ar+He+O₂/N₂+CO₂+O₂/等两元或多元混合气体配比

配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计)

连接方式: 不锈钢法兰盘

外形尺寸: 根据输设备流量设计外形尺寸

比例显示方式: 红外线在线分析仪数字显示

产品特点

该系列混合气体配比柜专为提供高压力、高精度的两元或三元配比而设计,外型结构采用立柜式或卧式加缓冲罐结构,整体结构紧凑。机械部分采用华信自主研发的专利产品“混合气体平衡阀”、“混合气体配比阀”整体设计可以承受较高的压力、占用空间小配比精度高。其进气口压力、出气口压力可自行调节。输出压力调节采用高精度调压阀,调节方便且精度高。输出端卧式标准配置含混合气体缓冲罐、立柜式结构根据输出流量大小选配缓冲罐容量,使混合气体输出压力更稳定。标准配置含红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数

●8600系列
●输出流量: 50-1000m³/h
●进气压力: 1.3-6.0MPa
●出气压力: 0.7-4.0MPa
●使用气体: Ar+CO₂/Ar+O₂/Ar+He/N₂+CO₂/空气+O₂/空气+CO₂
Ar+CO₂+O₂/Ar+He+O₂/Ar+He+O₂/N₂+CO₂+O₂/等两元或多元混合气体配比
●配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计)
●连接方式: 不锈钢法兰盘
●外形尺寸: 根据输设备流量设计外形尺寸
●比例显示方式: 红外线在线分析仪数字显示

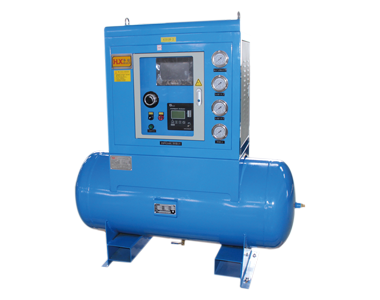

注释:
1、触摸屏
2、含量调节旋钮
3、电源开关
4、供气指示灯
5、安全阀
6、吊装环
7、混合气体输出压力表
8、二氧化碳输入压力表
9、PPM级在线分析仪器
10、氩气输入压力
11、控制压力
12、混合气体输出阀门
13、排污阀
14、样气接口
15、电源线
16、氩气输入端
17、二氧化碳输入端
18、储罐入孔
19、插装孔
20、专用活动法兰
21、精密过滤器
22、法兰球阀
