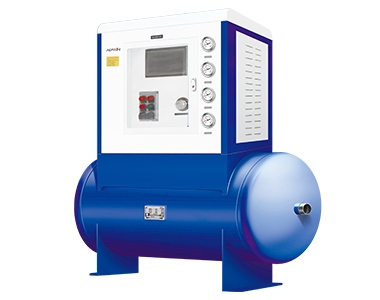

8400W中小流量防爆混合气体配比柜

产品摘要：

8400W系列

输出流量: 50-150m³/h

进气压力: 0.6-1.2MPa

出气压力: 0.05-0.6MPa

使用气体: N₂+H₂/Ar+H₂/Ar+O₂/Ar+H₂+O₂/CO₂+O₂/CO₂+C₂H4等两元或三元混合气体配比

配比范围: 根据客户生产工艺要求任意调整两元或多元混合比例

配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计)

连接方式: 不锈钢法兰盘

外形尺寸: 根据设备流量设计外形尺寸

比例显示方式: 防爆型红外线在线分析仪数字显示

产品特点

该系列混合气体配比柜专为提供中小流量、高精度的两元或多元惰性气体与可燃性气体的混合配比而设计,外型结构采用卧式加缓冲罐结构方便操作与安装,电气部分全部采用防爆型结构箱和防爆型电子控制元件,机械部分采用华信自主研发的专利产品“混合气体平衡阀”、“混合气体配比阀”整体设计占用空间小,配比精度高。其进气口压力、出气口压力可自行调节。输出压力调节采用高精度调压阀,调节方便且精度高。输出端标准配置含混合气体缓冲罐,使混合气体输出压力更稳定。标准配置含防爆型红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数

● 8400W系列
● 输出流量: 50-150m³/h
● 进气压力: 0.6-1.2MPa
● 出气压力: 0.05-0.6MPa
● 使用气体: N₂+H₂/Ar+H₂/Ar+O₂/Ar+H₂+O₂/CO₂+O₂/
CO₂+C₂H4等两元或三元混合气体配比
● 配比范围: 根据客户生产工艺要求任意调整两元或多元混合比例
● 配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计)
● 连接方式: 不锈钢法兰盘
● 外形尺寸: 根据设备流量设计外形尺寸

● 比例显示方式: 防爆型红外线在线分析仪数字显示

注释:

1、在线分析仪器
2、分析仪器流量计
3、启动开关
4、异常指示灯
5、氢气欠压报警灯
6、氮气欠压报警灯
7、调试开关
8、混合出压力
9、氢气输入压力
10、配比含量调节
11、氮气输入压力
12、控制压力
13、混合气体输出端
14、排污口
15、安全阀安装口
16、电源线
17、报警信号线
18、氮气输入端
19、氢气输入端
20、入孔
