8300L大流量三元混合气体配比柜系列- 8300系列混合气体配比柜-济南华信流体控制有限公司

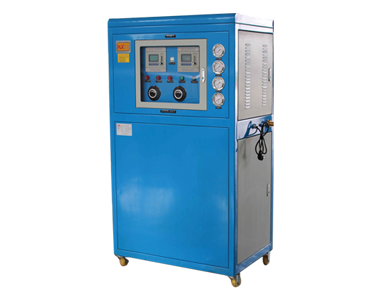

8300L大流量三元混合气体配比柜系列

产品摘要：

8300L系列

输出流量: 200-1000m³/h

进气压力: 0.6-1.2MPa

出气压力: 0.05-0.6MPa

使用气体: Ar+CO₂+O₂/Ar+N₂+O₂/Ar+He+O₂/Ar+He+CO₂/N₂+CO₂+O₂等三元混合气体配比

配比范围: 根据客户生产工艺要求任意调整三种气体的混合比例

配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计)

连接方式: 不锈钢法兰盘

外形尺寸: 根据输出流量大小设计外形尺寸

比例显示方式: 红外线在线分析仪器数字显示

产品特点

该系列三元混合气体配比柜专为提供大流量、高精度的三元混合气体配比而设计,外型采用立柜式结构,整体结构紧凑。机械部分采用华信自主研发的专利产品“三元混合气体平衡阀”、“三元混合气体配比阀”整体设计占用空间小,配比精度高。其进气口压力、出气口压力可自行调节。输出压力调节采用高精度调压阀,调节方便且精度高。出端根据输出流量选配混合气体缓冲罐容量大小,使混合气体输出压力更稳定。标准配置含2台红外线在线分析仪器,配比含量数字显示更加直观,配比精度更高。

产品参数

● 8300L系列
● 输出流量: 200-1000m³/h
● 进气压力: 0.6-1.2MPa
● 出气压力: 0.05-0.6MPa
● 使用气体: Ar+CO₂+O₂/Ar+N₂+O₂/Ar+He+O₂/Ar+He+CO₂/
N₂+CO₂+O₂等三元混合气体配比
● 配比范围: 根据客户生产工艺要求任意调整三种气体的混合比例
● 配比精度: ±0.1-1.0%(根据混合气体的组份和工艺要求设计)
● 连接方式: 不锈钢法兰盘
● 外形尺寸: 根据输出流量大小设计外形尺寸
● 比例显示方式: 红外线在线分析仪器数字显示

注释:

1、样气接口
2、电源线
3、混合气体输出端
4、氧含量分析仪
5、二氧化碳含量分析仪
6、输出压力调节
7、氩气欠压报警灯
8、二氧化碳欠压报警灯
9、氧气欠压报警灯
10、二氧化碳含量调节
11、供气指示灯
12、混合气体出压力
13、氧气输入压力
14、电源开关按钮
15、二氧化碳输入压力
16、氩气入压力
17、氧含量调节
18、二氧化碳输入端
19、氩气输入端
20、氧气输入端
